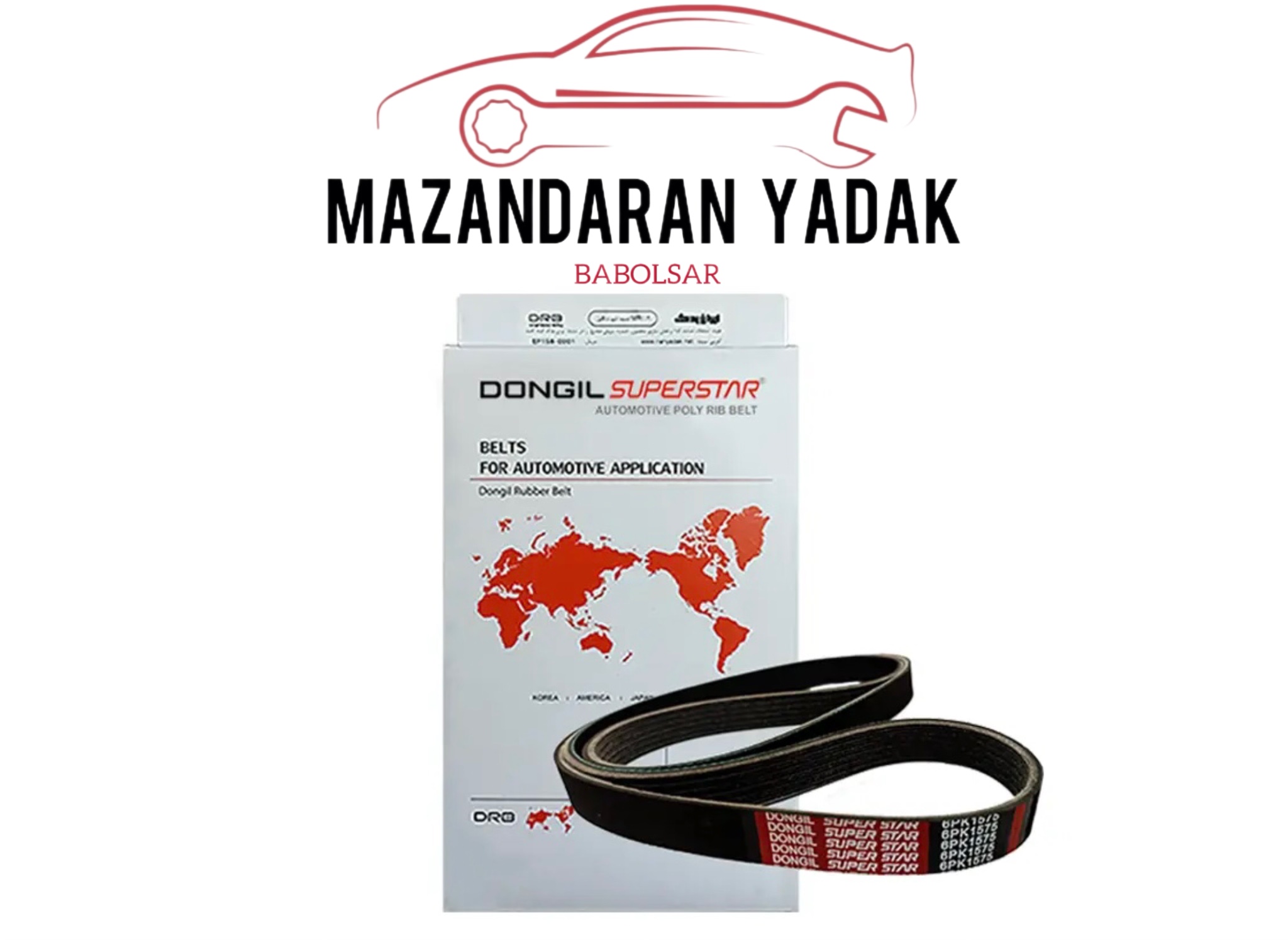

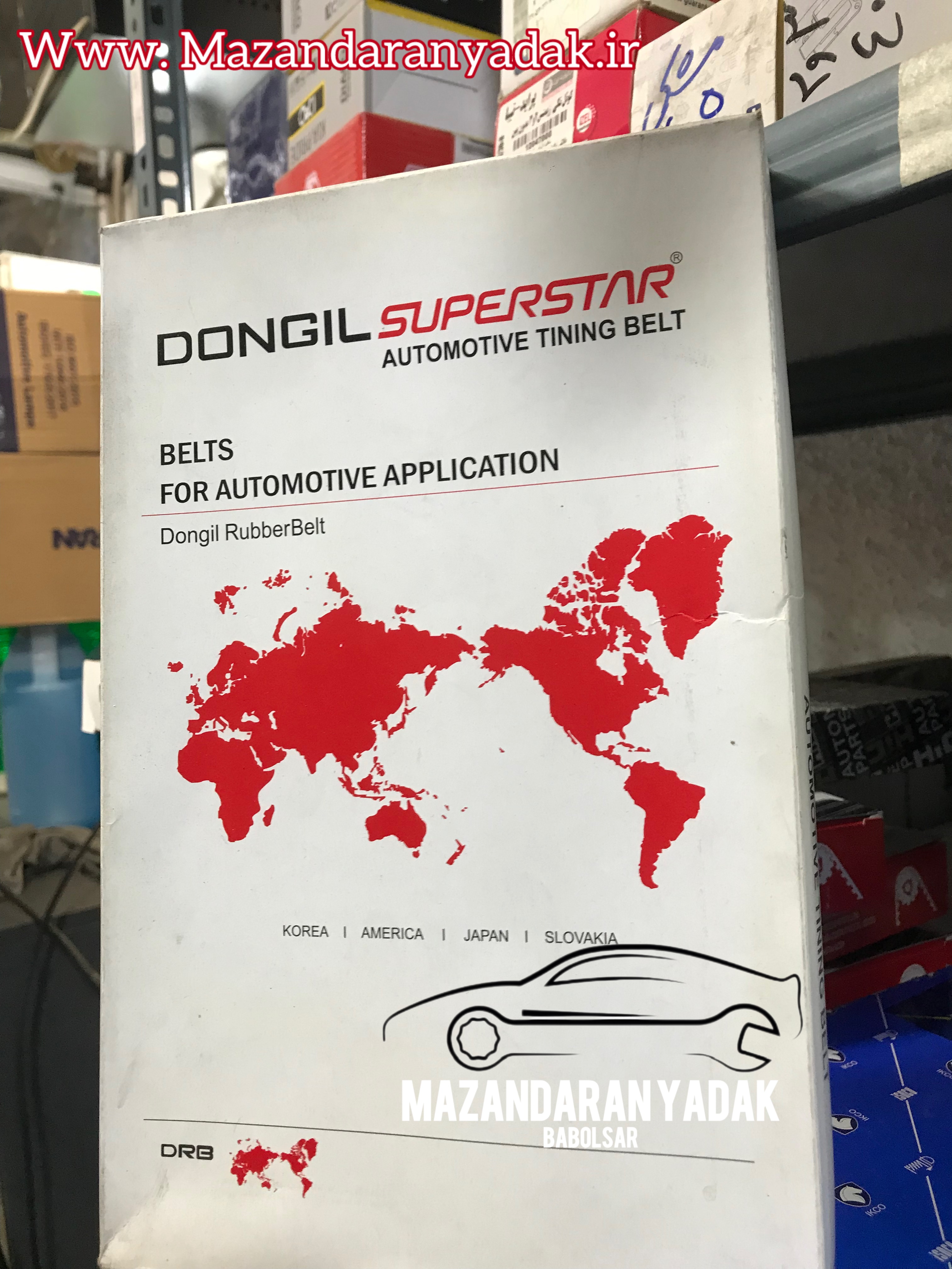

تسمه تایم ۲۰۶ تیپ۲ دانگیل (اصلی)

تسمه تایم چیست؟

تسمه تایم یک تسمه پلاستیکی است که در حقیقت رابط میان میل‌لنگ و میل‌سوپاپ (میل بادامک) محسوب می‌شود. یعنی طوری تنظیم شده که با چرخش میل‌لنگ، میل‌سوپاپ را هم می‌چرخاند و البته باعث حرکت سوپاپ‌ها می‌شود. تسمه تایم را باید جزوی از قطعات موتورهای احتراق داخلی به حساب آورد.

تسمه تایم چطور کار می‌کند؟

چرخه چهارمرحله‌ای موتورهای احتراق داخلی شامل؛ ۱- مرحله مکش (پیستون در داخل سیلندر به پایین می‌رود، سوپاپ هوا باز می‌شود و مکش ایجاد شده به وسیله حرکت رو به پایین سیلندر باعث مکش مخلوط سوخت و هوا به داخل سیلندر می‌شود.)، ۲-مرحله تراکم (پیستون در داخل سیلندر بالا می‌رود، سوپاپ هوا بسته و مخلوط سوخت و هوا کمپرس می‌شود.)، ۳-مرحله توان (شمع جرقه می‌زند و مخلوط سوخت و هوا منفجر می‌شود. پیستون به سمت پایین رانده و همزمان سوپاپ دود باز می‌شود.)، ۴-مرحله تخلیه (پیستون به سمت بالا می‌آید و دود از محل سوپاپ دود خارج می‌شود.) است.

در این ۴ مرحله، زمانبندی باز و بسته شدن سوپاپ هوا و سوپاپ دود به وسیله تسمه تایم صورت می‌گیرد. در واقع تسمه تایمحرکت میل‌لنگ را به میل سوپاپ (میل بادامک) انتقال می‌‌دهد و میل سوپاپ هم سوپاپ‌ها را بالا و پایین می‌کند. اگر به خواهیم به عبارت دیگر چگونگی عملکرد تسمه تایم را توضیح دهیم باید بگویم که این قطعه با هماهنگ کردن سرعت چرخش میل‌لنگ با میل سوپاپ، زمان باز و بسته شدن سوپاپ‌ها را تنظیم می‌کند. میل‌سوپاپ که به میل بادامک هم معروف است معمولا در سر سیلندر اتومبیل قرار دارد، امام ممکن است در برخی از اتومبیل‌ها، طراحان جای دیگری از موتور را به این قطعه اختصاص داده باشند.

از آنجایی که کار تسمه تایم تنظیم زمانبندی باز و بسته شدن سوپاپ‌ها است، هرگونه لغزش این تسمه روی فولی متصل به میل‌لنگ یا میل سوپاپ باعث اشکال در عملکرد موتور می‌شود، به همین دلیل روی این تسمه دندانه‌هایی وجود دارد که این دندانه‌ها روی فولی‌های دندانه‌دار قرار می‌گیرد و بدینوسیله هیچ لغزشی صورت نمی‌گیرد. وجود همین دندانه‌ها باعث شده که نصب کردن تسمه تایم به سادگی تسمه‌های دیگر مثل تسمه دینام نباشد. کافی است تسمه تایم چند دندانه جابه‌جا نصب شود یا اساس این دندانه‌ها در محلی اشتباه قرار گیرند، آن وقت آسیبی جدی به موتور وارد خواهد شد. به همین دلیل تعویض تسمه تایم باید توسط یک مکانیک و تعمیرکار حرفه‌ای انجام شود و انجام این کار را نباید به هر کسی سپرد. در موتورهای چهارزمانه، به ازای هر دو دوری که میل‌لنگ می‌چرخد، میل‌ سوپاپ یک دور خواهد چرخید که این هماهنگی به واسطه تسمه تایم انجام می‌شود.

به هر حال آنچه مسلم است تسمه تایم از پلاستیک ساخته شده و بعد از مدتی بر اثر اصطکاک و گرمای موتور آسیب می‌بیند. این آسیب‌دیدگی هم شامل از بین رفتن دندانه‌ها و همچنین پاره شدن خواهد بود. به همین دلیل کارخانه‌های اتومبیل‌سازی، روی کاتالوگ محصولاتشان، زمان مشخصی را براساس پیمایش یک اتومبیل مشخص می‌کنند تا بعد از این مدت، صاحب اتومبیل اقدام به تعویض تسمه تایم کند.

با پارگی تسمه تایم چه اتفاقی می‌افتد؟

مدت زمان اعلام شده از سوی کارخانه‌های اتومبیل‌سازی برای تعویض تسمه تایم محصولاتشان متفاوت است، اما میان مردم رایج شده که باید تسمه تایم خودروها را بعد از پیمایش هر ۶۰ هزار کیلومتر تعویض کرد. البته یادتان باشد که پاره شدن تسمه تایم فقط به دلیل فرسودگی اتفاق نمی‌افتد، بلکه گاهی ممکن است تسمه دینام پاره شده و زیر تسمه تایم برود. این اتفاق هم باعث خارج شدن تسمه تایم از جای خود می‌شود.

به هر حال هرگونه اتفاق برای تسمه تایم به آسیب دیدن موتور می‌انجامد. در حقیقت به محض پارگی یا رها شدن تسمه تایم، زمانبندی باز و بسته شدن سوپاپ‌ها به هم می‌ریزد. میزان آسیب‌دیدگی هم در اتومبیل‌های مختلف متفاوت است. مثلا در اتومبیل‌هایی مثل پژو ۲۰۶ یا پژو ۴۰۵ یا سمند، این اتفاق باعث برخورد پیستون و سوپاپ‌ها با یکدیگر شده و سوپاپ‌ها کج می‌شوند و حتی آسیب جدی به سرسیلندر و پیستون وارد می‌شود. در بهترین حالت هم پارگی تسمه تایم، فقط باعث خاموش شدن اتومبیل می‌شود. پرایدهای قدیمی جزو اتومبیل‌هایی هستند که این اتفاق برایش روی می‌دهد و موتور به دلیل برخورد نکردن پیستون‌ها و سوپاپ‌‌ها آسیب جدی نمی‌بیند.

به هر حال ۳ اتفاق با پارگی تسمه‌ تایم معمول است که عبارتند از به هم ریختن زمانبندی باز و بسته شدن سوپاپ‌ها، برخورد پرسر و صدای پیستون‌ها و سوپاپ‌ها و همچنین وارد نشدن مخلوط سوخت و هوا در زمان مناسب به سیلندر و خارج نشدن به موقع دود از آن که باعث کاهش بسیار زیاد نیروی محرکه اتومبیل و در نهایت خاموش شدن آن می‌شود.
